Nexperia推出四款全新兼具高信号完整性的TrEOS ESD保护器件

发布时间：2020-09-16 00:00
作者：
来源：电子发烧友
阅读量：1520

具备行业基准性能的器件，符合AEC-Q101标准，可保护信息娱乐、多媒体和ADAS系统。

奈梅亨，2020年9月15日：半导体基础元器件领域的高产能生产专家Nexperia推出四款全新的TrEOS ESD保护器件，这些器件通过了AEC-Q101认证，适用于车规级应用，并且可承受高达175°C的高温。同时，与所有TrEOS器件一样，这些新的车用器件具有很低的电容，可确保高信号完整性，并具有很低的钳位电压和高稳健性，适用于新的车载接口。具体的车载应用包括采用USB 3.2、HDMI、LVDS、SerDes和SD卡接口的信息娱乐、多媒体与ADAS系统。

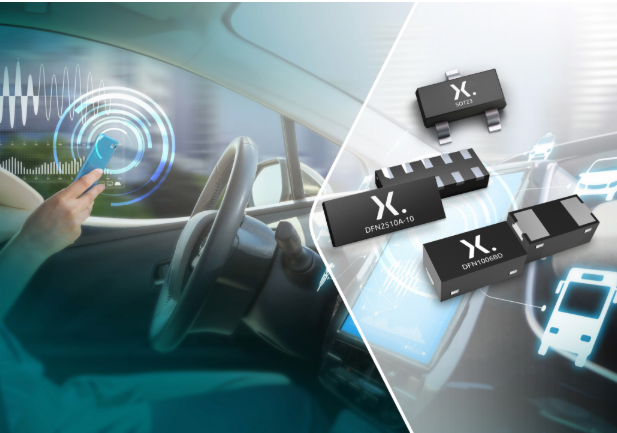

Nexperia推出四款全新兼具高信号完整性的TrEOS ESD保护器件

Nexperia的TrEOS ESD保护技术利用有源可控硅整流来克服传统保护难题。电容低至0.5 pF，钳位电压只有3 V，器件可承受高达10 A 8/20 µs的浪涌和ESD脉冲。这一性能处于行业先进水平之列，并以经过广泛验证的SOT23封装形式提供。

Nexperia产品经理Lukas Droemer评论道：“我们的TrEOS技术自2015年推出以来，便为移动设备和计算ESD保护树立了行业基准。随着现在人们对汽车互联的要求日益提高，Nexperia将继续提供符合汽车行业标准的TrEOS ESD保护产品组合。借助这些新器件，汽车设计工程师能够为新系统赋予TrEOS ESD保护效率，同时提高系统级稳健性。”

率先推出的符合AEC-Q101标准的四款PESD2USBx-T系列TrEOS ESD保护器件目前已进入量产阶段。



（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）

上一篇：IBM发布量子计算路线图:2023年打造有1000个量子比特的机器

下一篇：苹果iPhone12遗憾缺席，5nm A14仿生芯片加持新款iPad

在线留言询价

相关阅读
常见的ESD静电保护器件有哪些
行业新闻

常见的ESD静电保护器件有哪些

　　随着社会的进步以及防雷行业的迅速发展，ESD静电保护器件越来越受到大众的青睐，市面上常见的ESD保护器的种类也越来越多，外形或许大同小异质量可能差之千里，今天Ameya360电子元器件采购网来给大家介绍常见的两种ESD静电保护器！　　我们在选择合适ESD静电保护器的时候，最主要的是去确定此种保护器件是否能够提供最有效的电路防护。一般我们的供应商都会给生产厂家提供具体的datasheet，里面会列出一些ESD额定值，通过判断相关指标来衡量保护器件能否给电路提供有效防护。但实际上，这些额定值并不能体现期间保护系统的真实能力，关键之处还是要看它的二极管参数。除了保护器件的ESD标称值外，电压值(箝位电压)和ASIC端有多大电流(剩余电流)也是关键因素。ESD保护器件功能是通过将大部分电流短路到地并将ASIC端的电压“箝位”到低于脉冲电压的值来实现的。　　一、静电保护器件　　1、贴片压敏电阻器　　贴片压敏电阻器（Varistor）是压敏电阻器的一种。它是用氧化锌非线性电阻元件作为核心而制成的电冲击保护器件。氧化锌非线性电阻元件是以氧化锌（ZnO）为主体材料，添加多种其他微量元素，用陶瓷工艺制成的化合物半导体元件。它的基本特性是电流一电压关系的非线性。当加在它两端的电压低于某个阀电压，即“压敏电压”时，它的电阻值极大，为兆欧级；而当加在它两端的电压超过压敏电压后，电阻值随电压的增高急速下降，可小到欧姆级、毫欧姆级。　　2、半导体二极管　　另外一种ESD保护方法是采用半导体二极管。ESD保护二极管被表征为低箝位电压、低阻抗、快速导通时间和更好的可靠性。通常半导体二极管可以提供最好的ESD保护，而且现在的二极管已经可以做到1pF的等效电容，因此已经成为可靠的ESD保护和良好的信号完整性的最佳选择。　　二、选择ESD静电保护器件需要注意的参考系数        我们常常会看到介绍ESD静电保护器、ESD静电阻抗器、ESD静电释放器、贴片压敏电阻等产品，但其实保护器件最关键的参考系数应该是下面三项：　　1. 快速响应时间　　2. 低箝位电压　　3. 高电流浪涌承受能力
2022-08-04 15:08 阅读量：3017
ESD静电保护器的作用及选型技巧
行业新闻

ESD静电保护器的作用及选型技巧

　　ESD静电保护器是近年来电子电路防护用的最多的一种器件，但对于很多人来说，关于ESD静电保护器的作用，其实很多朋友都是不了解，今天Ameya360电子元器件采购网带大家介绍ESD静电保护器的作用是什么？ESD静电保护器的选型技巧有哪些？　　一、ESD静电保护器的作用　　之所以称为ESD静电保护器，就是因为它的作用就是在电子产品设备受到雷击浪涌与ESD静电放电或者其他瞬态电压时，可对电路进行一个防护效果，让电子产品电路免受瞬态雷击浪涌与ESD静电的损害。       ESD静电保护器基本上都是通过静电进行吸收和耗散，产生一个充电放电的过程，从而达到对电子设备进行静电保护，设备中的ESD静电阻抗器一般都不易老化损坏。ESD静电保护器工作特性与TVS管一致。　　二、ESD产品选型：　　1、ESD静电保护器使用时是并联在被保护电路上，正常情况下对线路的工作不应产生任何的影响；       2、击穿电压VBR 的选择：ESD 管的击穿电压应大于线路最高工作电压Um或者信号电平的最大电压值；       3、脉冲峰值电流IPP 和最大箝位电压VC 的选择：ESD 管使用时，要根据线路上可能出现的最大浪涌电流来选择IPP 合适的型号。要注意的是，此时的最大箝位电压VC 应不大于被保护晶片所能耐受的最大峰值电压；       4、用于信号传输电路保护时，一定要注意所传输信号的频率或传输速率，当信号频率或传输速率较高时，应选用低电容系列的管子。
2022-08-04 14:50 阅读量：2988
ESD保护器件是什么 ESD保护器件的工作原理
行业新闻

ESD保护器件是什么 ESD保护器件的工作原理

　　ESD静电保护元器件是为高速数据传输应用的I/O端口保护设计的器件。本文Ameya360电子元器件采购网收集整理了一些资料，期望能对各位读者有比较大的参阅价值。　　一、ESD保护器件是什么　　ESD静电保护元器件RLESD保护器件可避免电子设备中的敏感电路受到ESD的。可提供非常低的电容，与其他同类元件相比具有更优异的传输线脉冲(TLP)测试，以及IEC6100-4-2测试能力，尤其是在多采样数(高达1000)之后。该器件可比传统的聚合物SEO器件提供更低的触发电压和更低的箝拉电压，进而改善对敏感电子元件的保护。　　静电保护元件(ElertroStatic Discharged Protection)简称ESD，是一种过压保护元件，是为高速数据传输应用的I/O端口保护设计的器件。RLESD保护器件是用来避免电子设备中的敏感电路受到ESD(静电放电)的影响。可提供非常低的电容，具有优异的传输线脉冲(TLP)测试，以及IEC6100-4-2测试能力，尤其是在多采样数高达1000之后，进而改善对敏感电子元件的保护。　　二、ESD保护器件的工作原理　　将ESD静电保护二极管并联于电路中，当电路正常工作时，它处于截止状态(高阻态)，不影响线路正常工作，当电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，给瞬间电流提供低阻抗导通路径，同时把异常高压箝制在一个安全水平之内，从而保护被保护IC或线路;当异常过压消失，其恢复至高阻态，电路正常工作。　　当电压超过二极管的导通电压的时候，就导通接地放掉，正常信号一般达不到导通电压，不会达到该电压，所以不会通过地损耗，而ESD电压一般超过导通电压，会使二极管导通，ESD电压通过接地放掉，不打坏仪器内部。
2022-07-27 14:26 阅读量：2464
