电阻器功率的识别和计算
电阻器是电路构成的主要元器件之一，通常在微电路中不需考虑其功率大小，所以你可见大多数电路并未给出其功率值标注。一般我们取70℃静止自由空气中为额定功率的最大工作温度点，电阻额定功率记为P70。电阻实际使用时，需要留有一定的功率余量，建议为额定功率的一半。本篇Ameya360电子元器件采购网主要介绍电阻器功率的识别和计算。
电阻器在电路中工作时的功率＝电阻两端电压的平方/电阻值。

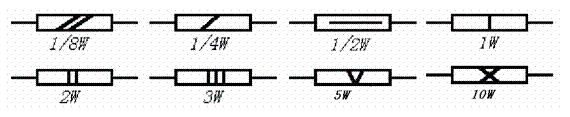

电阻器的正常工作不致于烧坏的功率为额定功率，电阻器工作时实际消耗的功率是消耗功率，它常常只有额定功率的1/2或稍大一点。电阻器额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：
当电阻器损坏需更换时，除阻值应相同外，还应注意功率要求，可根据电阻器的体积大小粗略判断，一般体积大的电阻器功率也大。如果功率不够，可以用两个电阻器并阻后使用，但要注意并联合实际阻值与原阻值相同。
电阻器功率要求标识图
在正规的电路图中，如果电阻器无功率标识，表示是功率要求较小的电阻器，一般选用1/8W的电阻器即可。在电路图中，有时为了节省位置而省略了一些单位符号，识别方法是：
（1）阻值在1-999R范围时，单位R省略，仅标数字。如标为“R2/330”表示R2为330R。
（2）阻值在1KR-1MR时，一般用K表示单位。如标为“R2/5K6”表示R2为5.6R。
（3）阻值在1MR以上时，单位省略，在所标数字后面加小数点和0，表示兆欧。如标为“R2/2.0“表示R2为2MR。
以上就是Ameya360电子元器件采购网《电阻器功率的识别和计算》的全部内容了，由于影响电阻功率的环境因素有很多，我们在使用中一定要找合适功率的电阻，不要超负荷运行。
