电路基础知识:变阻器的原理分类及应用

发布时间:2022-06-17 10:48
作者:Ameya360
来源:网络
阅读量:3132

    变阻器可以调节电阻大小的装置,接在电路中能调整电流的大小。一般的变阻器用电阻较大的导线(电阻线)和可以改变接触点以调节电阻线有效长度的装置构成。接下来跟随Ameya360电子元器件采购网一起看看变阻器的原理、分类及应用。

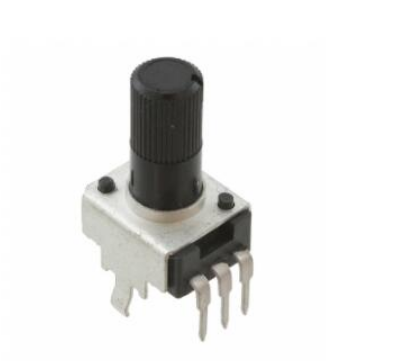

电路基础知识:变阻器的原理分类及应用

    电路基础知识——变阻器的原理:

    变阻器改变电阻丝接入电路的有效长度来改变电阻;

    变阻器与用电器并联来分流,即改变电流;

    用电器接在变阻器的滑片上,此时,变阻器起分压器的作用,即改变电压不分正负极,但不同的使用目的,接法不同。

    作限流用的话,接一个端点和滑动端,且接通电源前,滑动端T应置于电阻最大位置;

    作分压用的话,主回路接左、右端点(把电阻全部接入),分回路接一个端点和滑动端,且接通电源前,滑动端T应置于电阻最小位置。

    电路基础知识——变阻器的分类:

    变阻器的分类,按材料分类:

    1、线绕电阻器由电阻线绕成电阻器用高阻合金线绕在绝缘骨架上制成,外面涂有耐热的釉绝缘层或绝缘漆。绕线电阻具有较低的温度系数,阻值精度高,稳定性好,耐热耐腐蚀,主要做精密大功率电阻使用,缺点是高频性能差,时间常数大。

    2、碳合成电阻器由碳及合成塑胶压制成而成。

    3、碳膜电阻器在瓷管上镀上一层碳而成,将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低,是目前应用最广泛的电阻器。

    4、金属膜电阻器在瓷管上镀上一层金属而成,用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。金属膜电阻比碳膜电阻的精度高,稳定性好,噪声,温度系数小。在仪器仪表及通讯设备中大量采用。

    5、金属氧化膜电阻器在瓷管上镀上一层氧化锡而成,在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物,所以高温下稳定,耐热冲击,负载能力强按用途分,有通用、精密、高频、高压、高阻、大功率和电阻网络等。

    电路基础知识——变阻器的应用:

    变阻器通常标有最大电阻和允许通过的最大电流,使用时要根据需要进行选择,不能使通过的电流超过最大值,否则会烧坏变阻器。通常在使用前应将电阻调节到最大,  变阻器在电路中的作用主要是改变电阻的大小,进而改变电路中的电流。

    变阻器通常用于在教学实验室,在我们的生活中应用也比较广泛。随身听上调节音量大小的旋钮;台灯上调节灯光亮暗的旋钮;电脑上调节显示器亮暗的旋钮;调节电烫斗的温度的旋钮以及插入式电阻箱,旋转式电阻箱等,都为变阻器。

    本篇文章Ameya360电子元器件采购网详细的介绍了变阻器的原理、分类及应用。导体的电阻是导体本身的一种性质。它的大小决定于导体的材料、长度和横截面积,导体的电阻还与温度有关。一般来说,长度越长电阻越大,横截面积越长电阻越大,温度越高电阻越大。

(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)
