硬件工程师必知：电路原理图设计的十大核心准则

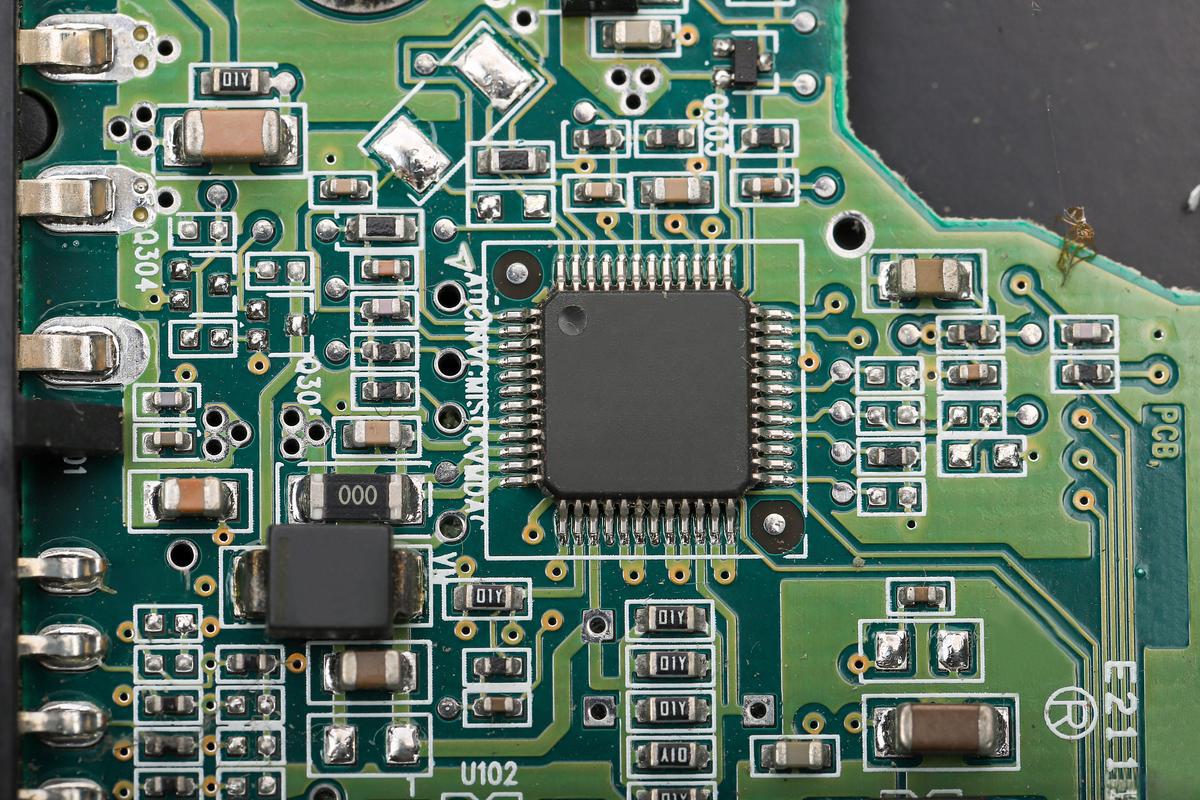

电路设计能否一次性通过测试，除了跟硬件工程师自身的专业理论有关，还包括对硬件项目设计的熟悉程度。比如对元器件原理、选型与使用，懂得绘制原理图、PCB设计、软件工具使用外，还要学会如何调试、优化电路，特别是在设计前期，对电路设计细节的把握，有一套自己的硬件设计思维，能让你设计电路的时间缩短，极大提高设计的成功率。以下是硬件工程师设计电路时，必须时时牢记的十项准则：
一、电源是系统的血脉，要舍得成本，这对产品的稳定性和通过各种认证是非常有好处的。
1、尽量采用∏型滤波，增加10uH电感，每个芯片电源管脚要接104旁路电容;
2、采用压敏电阻或瞬态二极管，抑制浪涌;
3、模电和数电地分开，大电流和小电流地回路分开，采用磁珠或零欧电阻隔开;
4、设计要留有余量，避免电源芯片过热，攻耗达到额定值的50%要用散热片。
二、输入IO记得要上拉;
三、输出IO记得核算驱动能力;
四、高速IO，布线过长采用33殴电阻抑制反射;
五、各芯片之间电平匹配;
六、开关器件是否需要避免晶体管开关时的过冲特性;
七、单板有可测试电路，能独立完成功能测试;
八、要有重要信号测试点和接地点;
九、版本标识;
十、状态指示灯。
如果每次的原理图设计，都能仔细的核对上面十点，将会提高产品设计的成功率，减少更改次数，缩短设计周期。
