ROHM新品开发板-AC零交叉检测

发布时间:2020-07-10 00:00
作者:
来源:AMEYA360
阅读量:1509

  ROHM本次的开发板输出一个从90伏交流电到264伏交流电输入的过零信号。发开板采用BM1Z002FJ,输出目标交流电压的高精度零交叉定时。BM1Z002FJ将提供低至传统零交叉信号发生器电路消耗功率的1/10。开发板上还安装了IC的电源。


操作程序


1.必要设备


(1) 交流电源(90伏交流电至264伏交流电,10瓦或以上)


(2) 示波器


2.连接设备


(1) 将交流电源设置为90伏交流电压至264伏交流电源关闭。


(2) 将输出引脚(输出引脚,公共引脚)连接到示波器(保持隔离)。


(3) 用一对导线将电源(CN1)的引脚连接到交流电源输出。


(4) 交流电源接通。


(5) 确认输出波形与交流电压同步。


注意:为了避免电击,请保持示波器探头隔离。


应用电路

这个开发板输出一个过零信号。


通过监测VH帴AC1引脚和VH帴AC2之间的电压,从ACOUT引脚输出交流电压的零交叉点IC1引脚。


VH_AC1引脚和VH_AC2引脚集成了600V耐压监测电路,实现了高可靠性和低功耗。


A输出引脚5V为高电平,0V为低电平。


ROHM新品开发板-AC零交叉检测

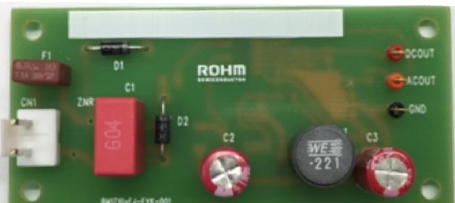

Figure . BM1Z002FJ-EVK-001

点击查看技术文档


ROHM新品开发板-AC零交叉检测

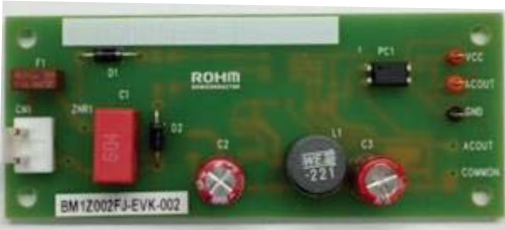

Figure . BM1Z002FJ-EVK-002

点击查看技术文档

ROHM新品开发板-AC零交叉检测


Figure . BM1Z102FJ-EVK-001

点击查看技术文档
